【技术讨论】如何设计高自动化的梅公共汽车的

作者: bat365在线平台官网   点击次数:    发布时间: 2025-06-02 09:54

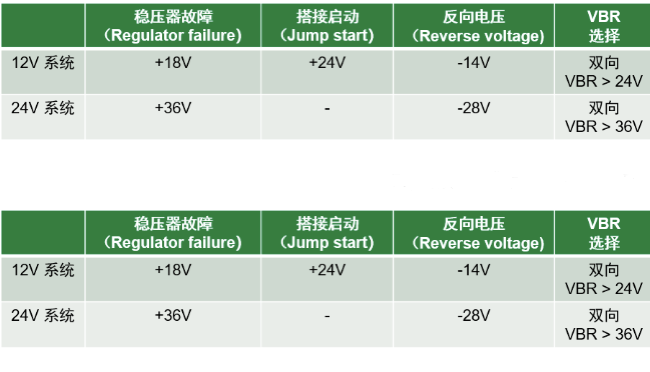

从前两篇文章的内容来看，我们可以看到CAN总线将处理各种手术冲击，瞬态电压变化，不正确的电源叠加层和其他问题。因此，如何选择合适的电视来满足所有测试标准，对于保护CAN巴士免受这些异常问题的影响非常重要。好的，让我们讨论这个问题。本文指出：1。使用故障电压（VBR）电视来抑制瞬态浪涌电压，因此在长期的直流操作电压下，它不应处于工作状态，以防止由于热失控而燃烧电视。在这里，我们需要考虑以前的测试标准中提到的内容：4。调节器的失败，5。启动-up，6。反向电压。这些是长期试验（从1分钟到1小时），电视无法对这些测试进行起作用，因此电视的VBR必须大于那里的最大直流电压。如上表的摘要，12V系统的VBB 24V； 24V系统的VBR 36V。罐头总线的参数保护电视显示在下表中。我们可以轻松地看到A，B和C适合12V系统。 d，E适合24V系统。值得注意的是，VBR是1mA电流下测得的电压值。如果在某些情况下需要电视当前的泄漏必须较小，则可以参考选择的VRM值。 VRM通常是在10或数百个时测量的电压量。另外，需要考虑温度漂移的影响。在上表中，= 9x10^-4是温度下漂移的系数。可以通过以下公式计算VBR在一定温度下的值。 vbb@tj = vbb@25°C×（1 +αT×（TJ -25°C））在这里，我们更了解低温的影响，以查看低温下的VBR值是否也可以满足要求。在这里，获取TJ = -10℃，然后选择设备A作为计算它的示例。 vbr@-10℃= 28.5（min）x（1 + 9x10^-4 x（-10-25））= 27.60V计算结果表明，当TJ = -10℃时，VBR仍然可以满足24V的要求。 2。夹具电压（VCL）在这里我们主要参考电视规范书中的TLP曲线。目前有两台主要电视，一台是普通电视，没有折叠功能。其余的是具有折叠功能的电视。为了方便说明，我在网上看到了更清晰的图片，例如以下内容。四种颜色代表四个不同的电视。在TLP曲线的变形点，绿线更清晰，首先在上升前折叠成一个短截面，而红色，蓝色和黑线直接上升到弯曲点，而没有诉讼。这是两台电视之间的区别。那你为什么要这样做呢？因为折叠功能很好，这里很明显。由于存在折叠属性，在与IPP = 10A相同的条件下，红线的VCL =约32V，而黑线的VCL =约42V。 （请参阅上图中的虚线）因此，带有折叠式PR的电视作业可以大大减少VCL。此外，如果您选择背面折叠功能的电视，则需要注意规范簿中的两个VTRIG和VH参数（Pagdiverent制造商可能会有所不同），如下图所示：如果以12V系统为例，则VTRIG和VTRIG都需要24V。 Vtrig：触发电压。高于此数量的电视将是 - 并插入该州。由于12V系统的最大电压为24V，因此VTRIG 24V将确保正常操作期间的电压无法解决电视操作。 VH：折叠背面的电压。如果电视在此金额中较低，将进入断开的状态。由于12V系统的最大工作电压为24V，VH 24V可以确保电视工作后，由于VH电压太低，因此不会进入闩锁状态，从而导致电视的燃烧。下图是具有折叠功能的电视，可以满足您的参考要求。 3。Junct离子电容（CJ）电视的连接电容（CJ）对总线数据传输速率的影响很重要，如下图所示：显然，主要原因是CJ会影响5月信号的上升和下降边缘。如果CJ太大，波浪是混乱的，信号完整性将降低。在严重的情况下，造成数据包丢失。信号越高，引起此问题的可能性就越大。因此，高速信号需要尽可能地选择具有最小CJ的电视，以确保信号传输的质量。在SAE J2962-2 SAE中，需要100pf的CAN总线的每条线（CAN_H，CAN_L）的最大土壤容量。该100pf是指线上所有电容器的总和，包括电视的CJ，PCB布局的寄生电容器，其他电容器的寄生电容器，其他电视的电容器等于循环中的成分等。以下figuRE是一些用于公交车的电视，可通过Littelfuse保护，CJ从10到20pf。 4。峰值脉冲功率（PPK）和峰值脉冲电流（IPP）的两个参数可用于评估承受电视的冲浪的严重程度。请参阅下图中的Littelfuse TVS模型，规范簿中提供了PPK和IPP值。 ESD产生的能量相对较小，因此通常使用8/20U的波评估Scurry的能力。 CAN总线最常用的测试标准是Class1 = 500V，Class2 = 1000V，并且内部测试电阻为42Ω，因此对于Class1，我们需要选择IPP 12A电视；对于Class2，我们需要选择IPP 24A电视。当然，ITHIS是理论上计算的值。在实际应用中，由于循环也有阻抗，因此IPP较低的电视也可以满足要求。好的，这是为了撒花！实际上，大多数内容都是一些在线信息的摘要，以及您对工作的一些看法。这是不可知的可以犯一些错误和删除。欢迎谈话并纠正我！
